Способ подключения с нижней подводкой

Типы радиаторов и их деление по подключению.



Радиаторы бывают нескольких типов:

• Биметаллические секционные,

• Чугунные секционные,

• Алюминиевые, секционные,

• Стальные планельные,

• Конвекторы.



Все эти типы можно классифицировать по-другому: отопительные приборы с боковой подводкой и отопительные приборы с нижней подводкой. Каждый из типов имеет свои особенности при подключении, когда осуществляется монтаж системы отопления.

Варианты установки радиаторов.

Крепление радиаторов

При монтаже отопления и подборе радиаторов по мощности необходимо учитывать способ монтажа отопительного прибора. Наиболее распространены три варианта установки радиатора на стену:

• Свободное крепление радиатора к стене,

• Установка радиатора под подоконником,

• Установка радиатора в нишу за декоративную панель.



Для минимизации тепловых потерь желательно устанавливать радиаторы на расстоянии не менее 10 см от пола и не менее 5 см от стены. При использовании облицовочной панели потери радиатора отопления могут достигать 15%. Это следует учитывать при расчетах мощности отопительных приборов. Так же, устанавливая радиатор за панелью, в ней необходимо предусмотреть отверстия сверху и снизу для обеспечения конвекции.

Распространено мнение, что радиатор необходимо устанавливать строго по горизонту, используя уровень. Это не совсем верно. Монтаж радиатора отопления необходимо производить , немного отклонившись от горизонта так, чтобы кран Маевского (спуск воздуха) был выше линии горизонта. Это будет способствовать скапливанию воздуха непосредственно возле спускного крана.

Способ подключения с боковой подводкой.



Большинство радиаторов с боковой подводкой (кроме стальных панельных радиаторов) комплектуются монтажными комплектами. Монтажный комплект состоит из заглушки, крана Маевского и четырех переходников с внутренней резьбой ?" или ?". СНиП на монтаж систем отопления указывает на обязательную установку запорной арматуры на радиаторы. Вентили служат для регулировки подачи теплоносителя и для отключения подачи теплоносителя при демонтаже радиатора. Вентили бывают прямые и угловые. Так же различаются вентили на подачу и на обратку (см. рисунок 1).



Рисунок 1. Вентили радиаторные.



Исходя из того, какой у вас диаметр на переходниках монтажного комплекта, подбирается диаметр вентилей.



Рисунок 2.



Монтаж вентиля осуществляется в следующем порядке:

• Откручивается накидная гайка на вентиле (рисунок 2),

• Ответная часть вкручивается в радиатор специальным ключом, как правило, шестигранным,

• На ответную часть прикручивается при помощи накидной гайки вентиль,

• К вентилю присоединяется переходная муфта или штуцер, в зависимости от типа трубы и далее крепится труба.



Если у вас стальные панельные радиаторы с боковой подводкой, то вкручивать вентили надо безо всякого монтажного комплекта непосредственно в радиатор.

Способ подключения с нижней подводкой.



С нижней подводкой радиатор, скорее всего, будет стальным панельным. Для подключения используются специальные устройства, называемые мультифлексами, нижней подводкой или узлами нижнего подключения.

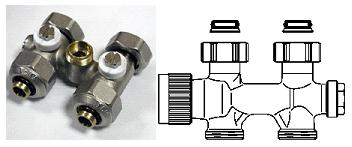

Рисунок 3. Узлы нижней подводки.



Монтаж осуществляется в следующей последовательности:

• В радиатор вкручивается ответная часть (конусы вверху справа на рисунке 3),

• На ответную часть крепится мультифлекс при помощи накидных гаек.

• Труба крепится к нижней части мультифлекса с помощью присоединительного комплекта.

Крепление труб

Рисунок 4. Присоединительный комплект, «евроконус».

На трубу одевается гайка, затем кольцо и после этого конус. Труба вставляется в узел подводки таким образом, чтобы конус встал как можно плотнее. Установив трубу, затягиваем гайку. При затягивании гайки кольцо плотно обжимает трубу. Таким образом получается герметичное соединение.
